USB Pi Pilot
Ce petit projet me permet de gérer l'alimentation électrique d'un Raspberry Pi utilisé en tant que lecteur multimédia Kodi suivant l'alimentation d'une télévision.
La plupart des téléviseurs, lorsqu'ils sont mis en veille, coupent l'alimentation de leurs ports USB. Un Raspberry Pi actuel ne peut pas s'alimenter directement sur le port USB d'une télévision, car la puissance maximale délivrée est insuffisante, il nécessite une alimentation USB Type-C dédiée. Ce circuit permet simplement via un relais de commuter l'alimentation du Raspberry Pi selon l'état de la TV.
Le 5 V du port USB de la TV n'alimente pas le Raspberry Pi : il ne fait qu'exciter la bobine du relais. C'est celui-ci qui laisse passer, ou non, l'alimentation dédiée vers le Pi.
Les fichiers de conception ainsi que les livrables sont disponibles sur la page GitHub du projet.
PCB

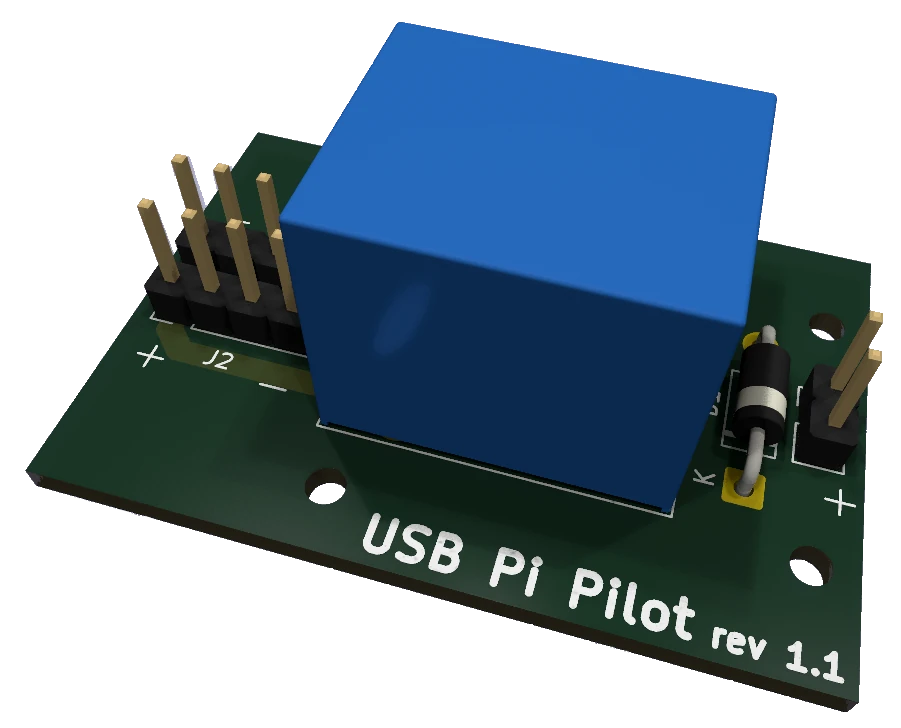

Le PCB a été réalisé sur KiCAD.

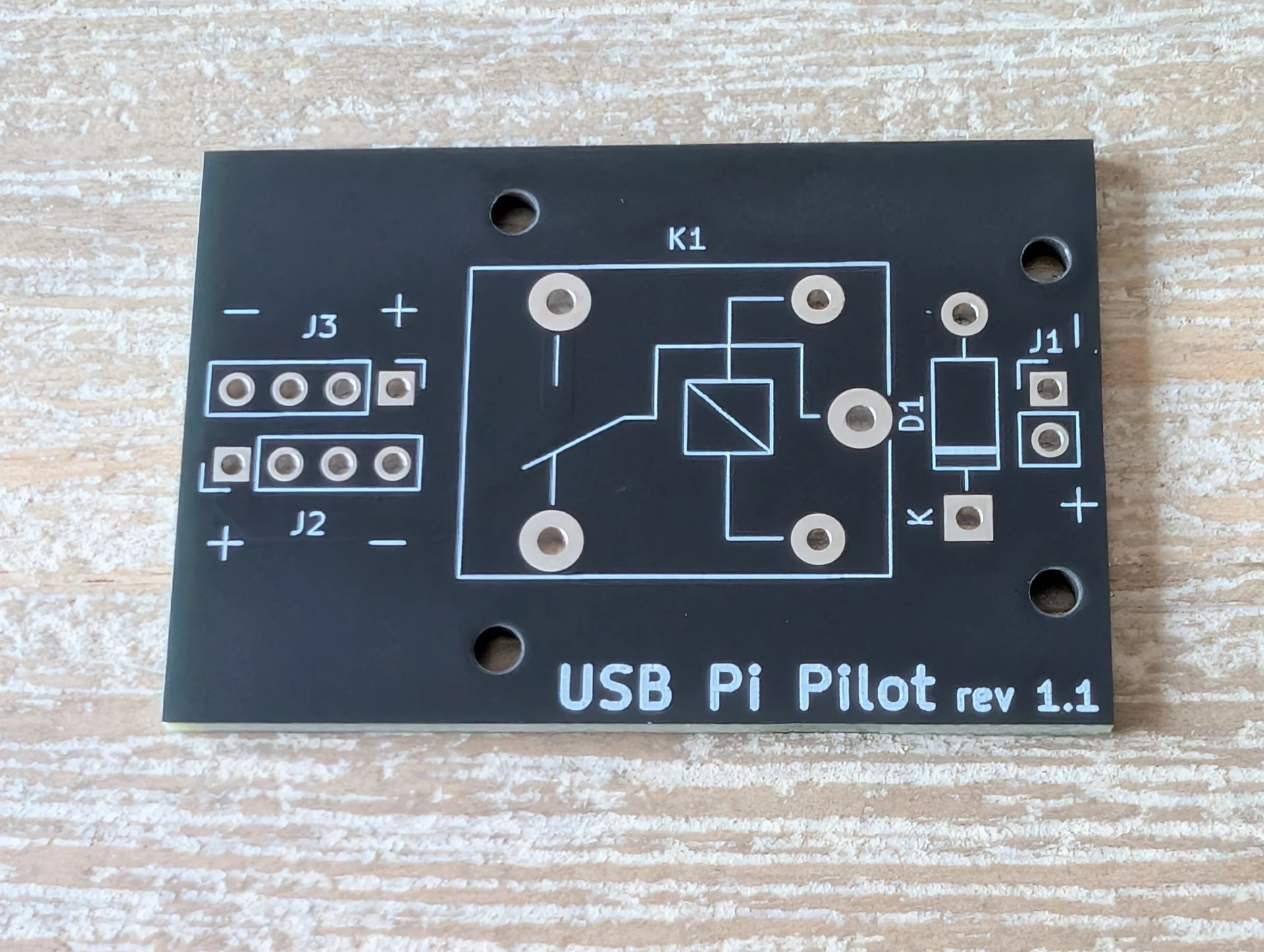

PCB nu

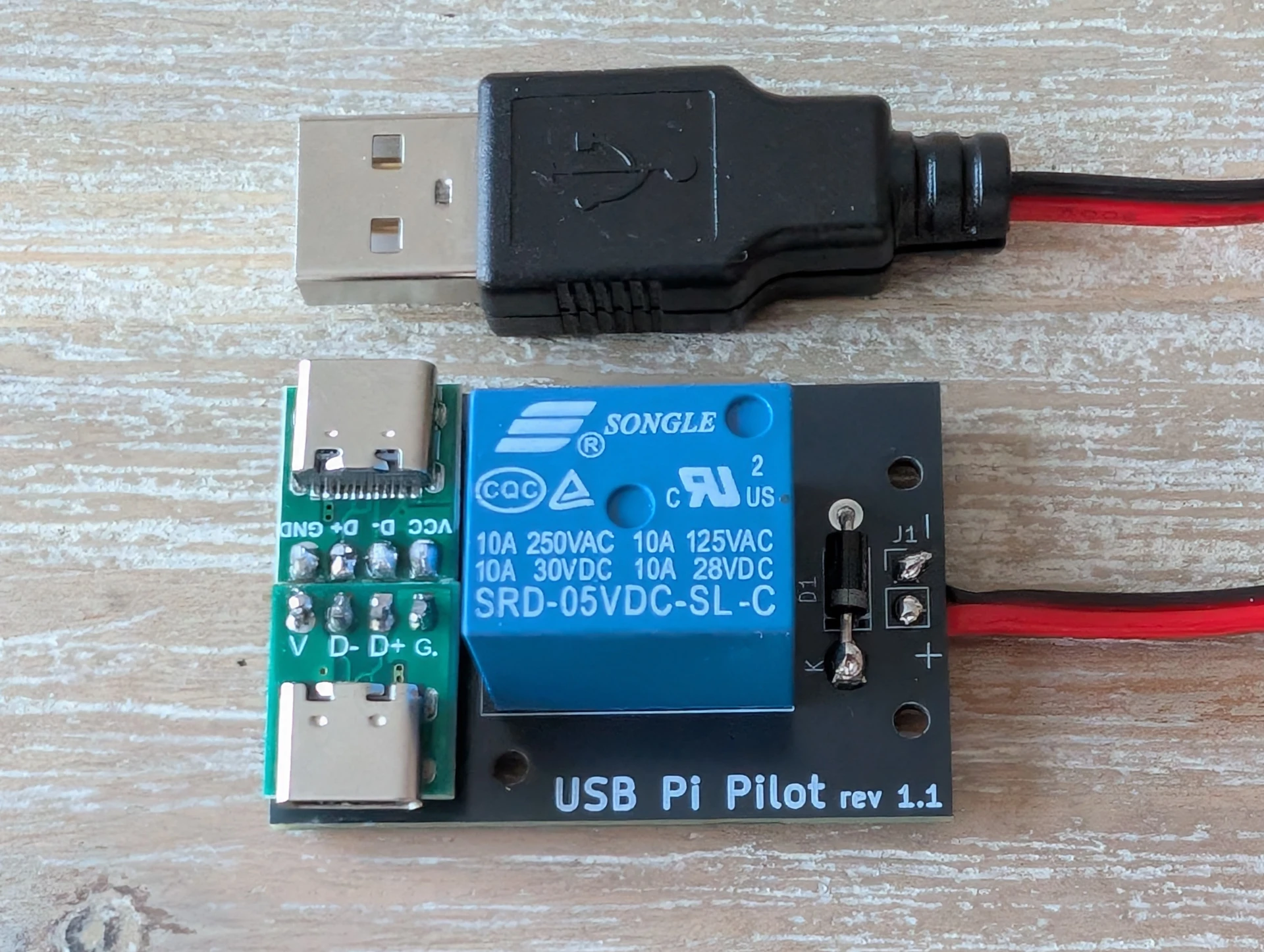

PCB avec les composants soudés
Comme on peut le voir, j'ai choisi, pour la connexion du Raspberry Pi et de son adaptateur secteur d'utiliser des cartelettes USB-C à souder.
Le boîtier présenté ci-dessous a été conçu en conséquence.
Boîtier

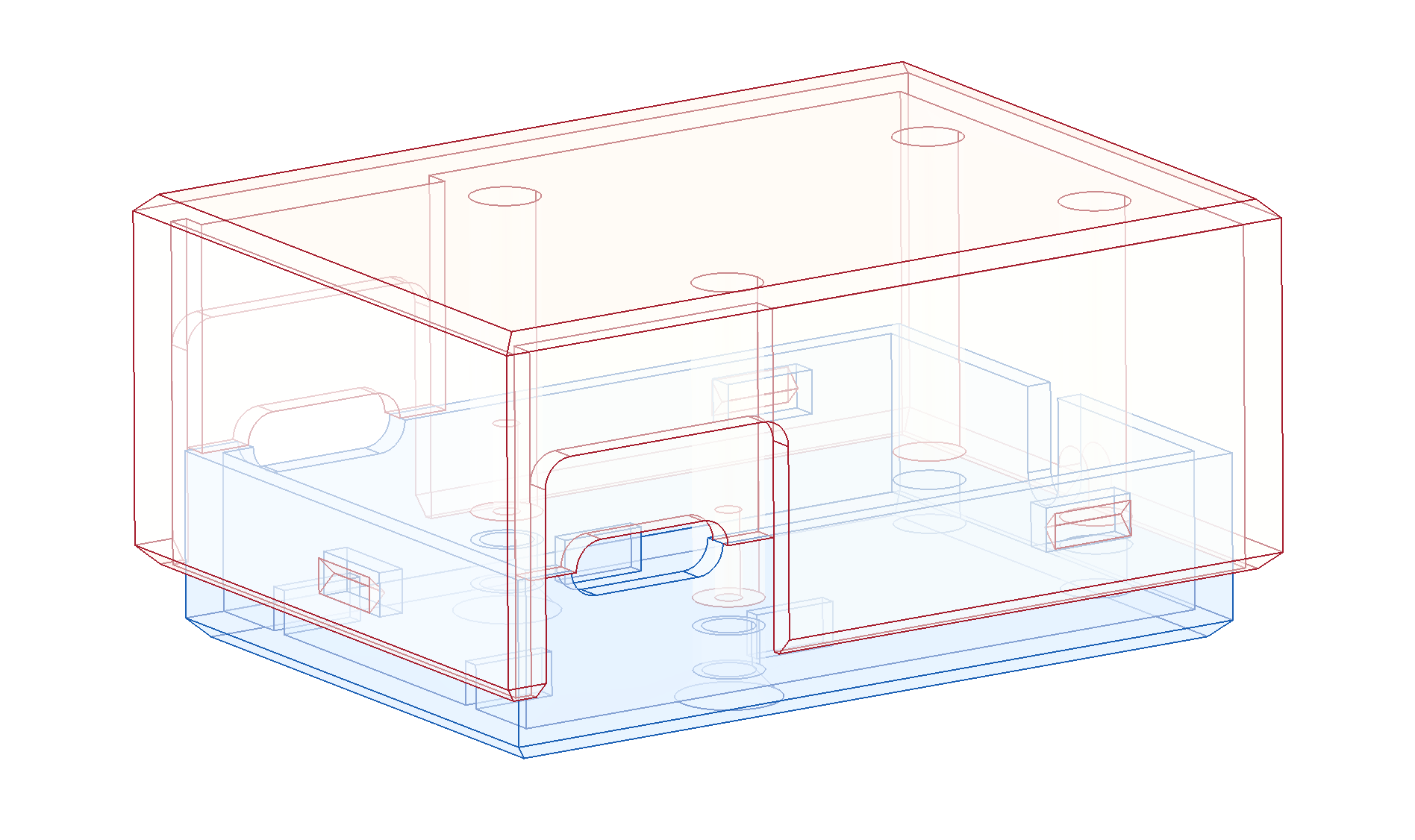

Un boîtier qui peut être imprimé en 3D a été conçu via FreeCAD.

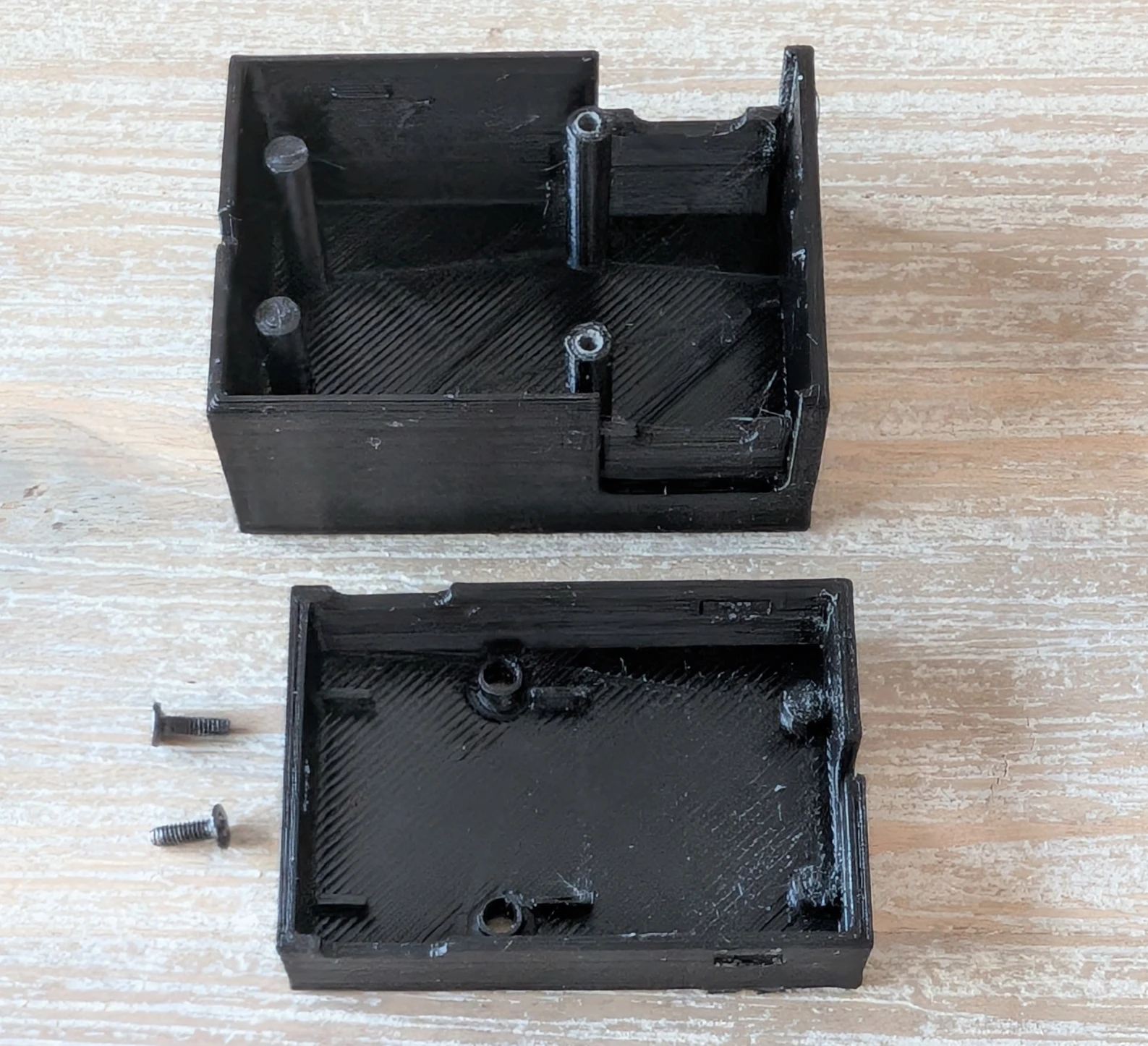

Pièces du boîtier imprimé en 3D

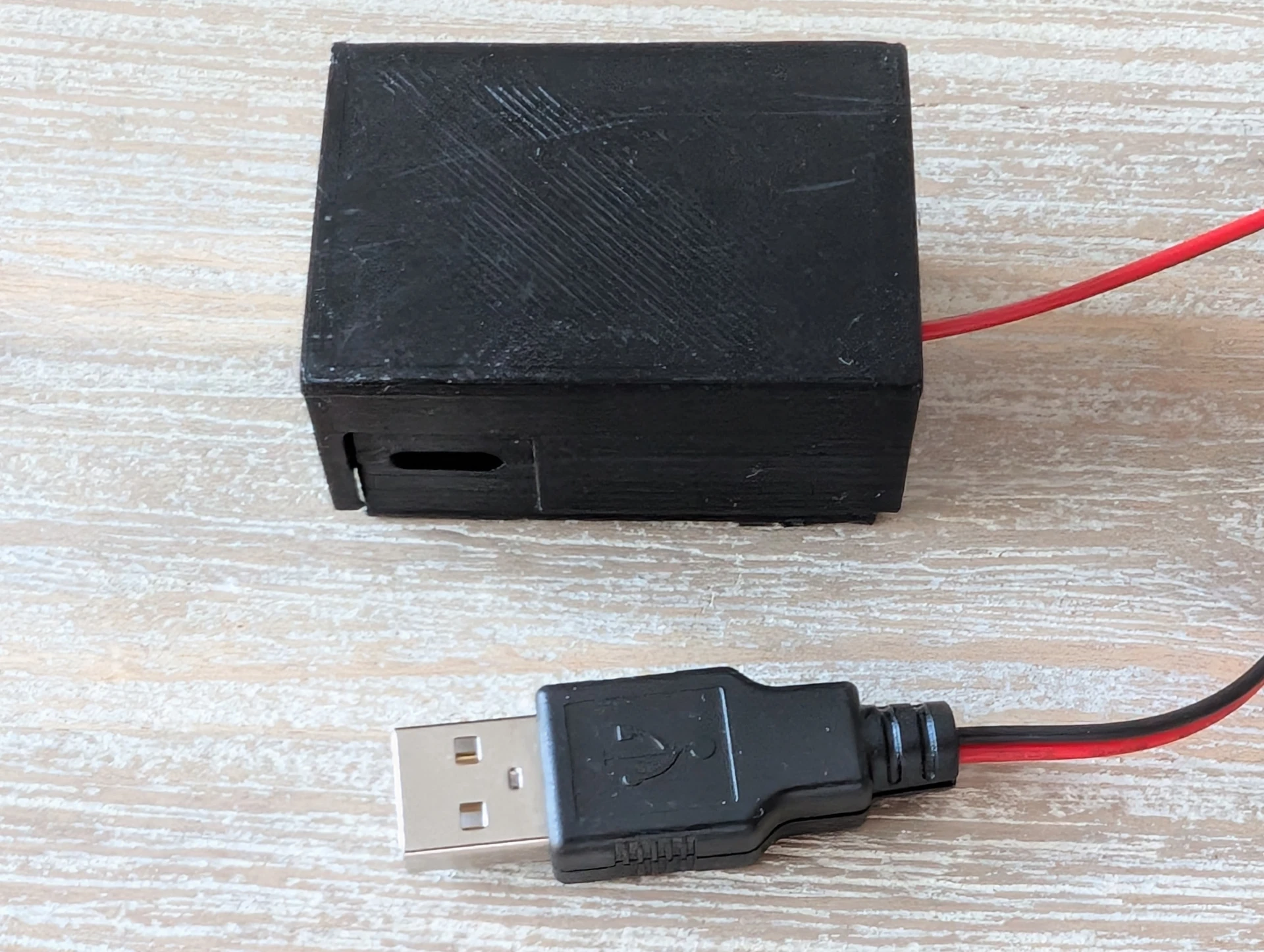

Assemblage complet
