Bartop RetroBrik / DupsStation ​

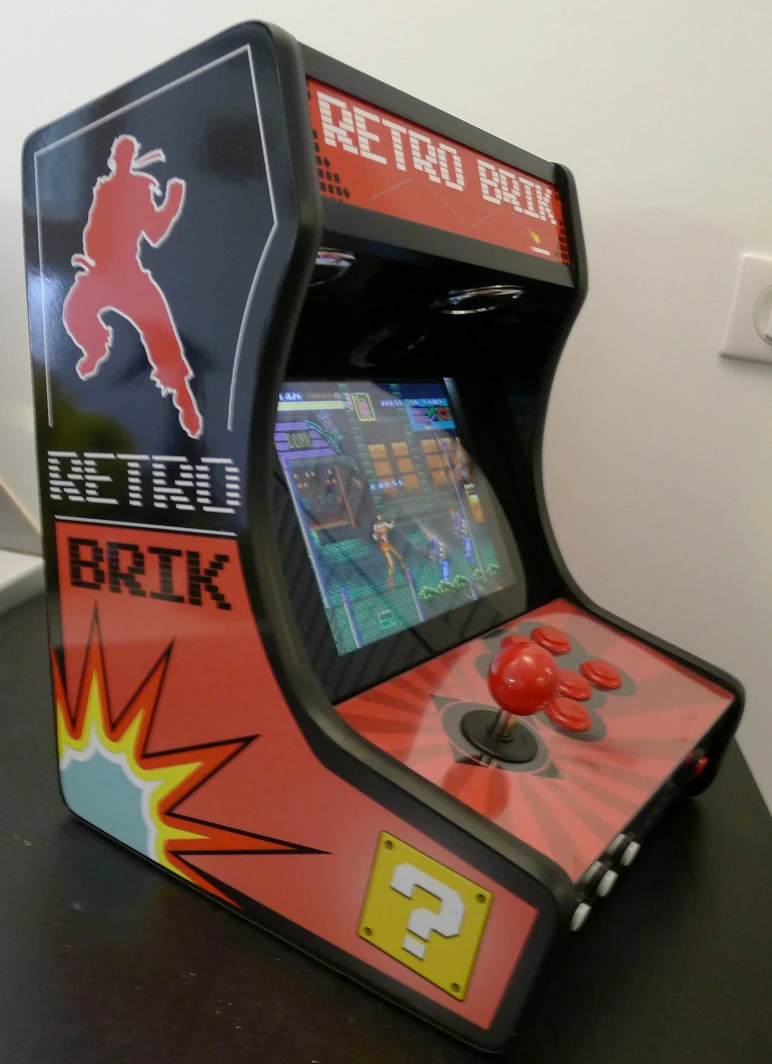

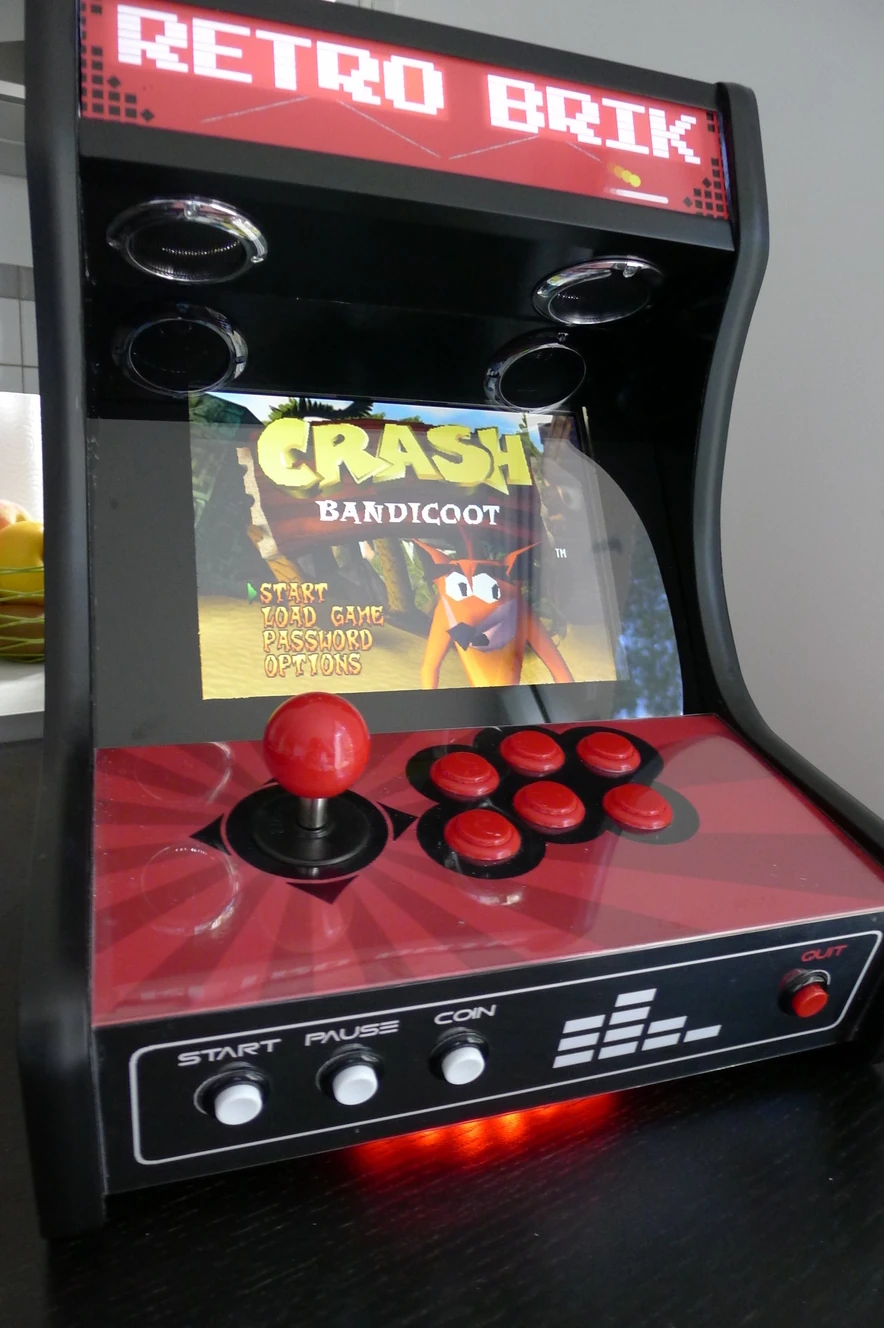

Ce bartop 1 joueur a été en grande partie réalisé avec des matériaux de récupération. Il embarque un système dédié à l'émulation, des plus anciennes consoles jusqu'à la Nintendo 64.

Il a été réalisée avec l'aide de Patrick Abati (sitelec.org).

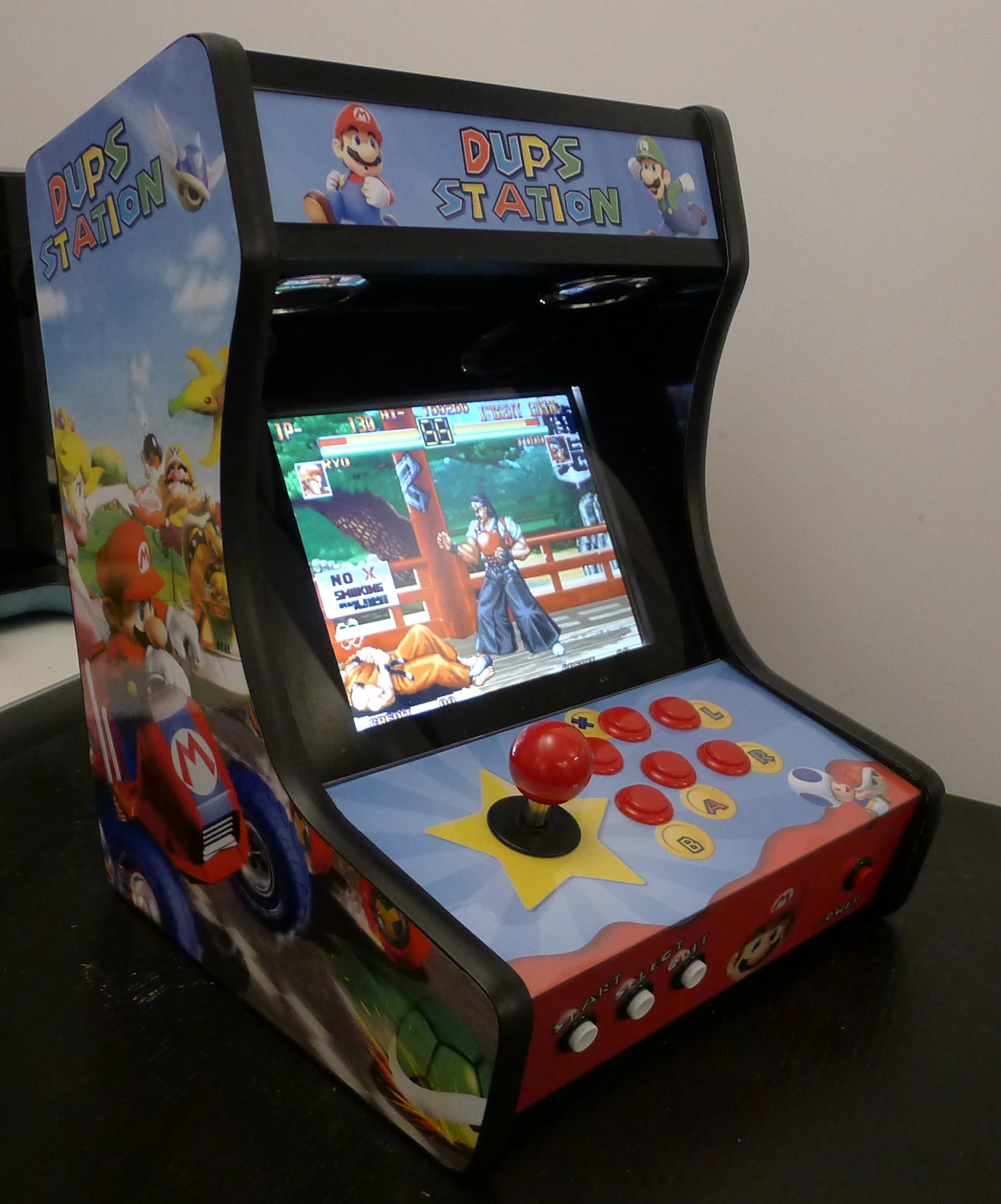

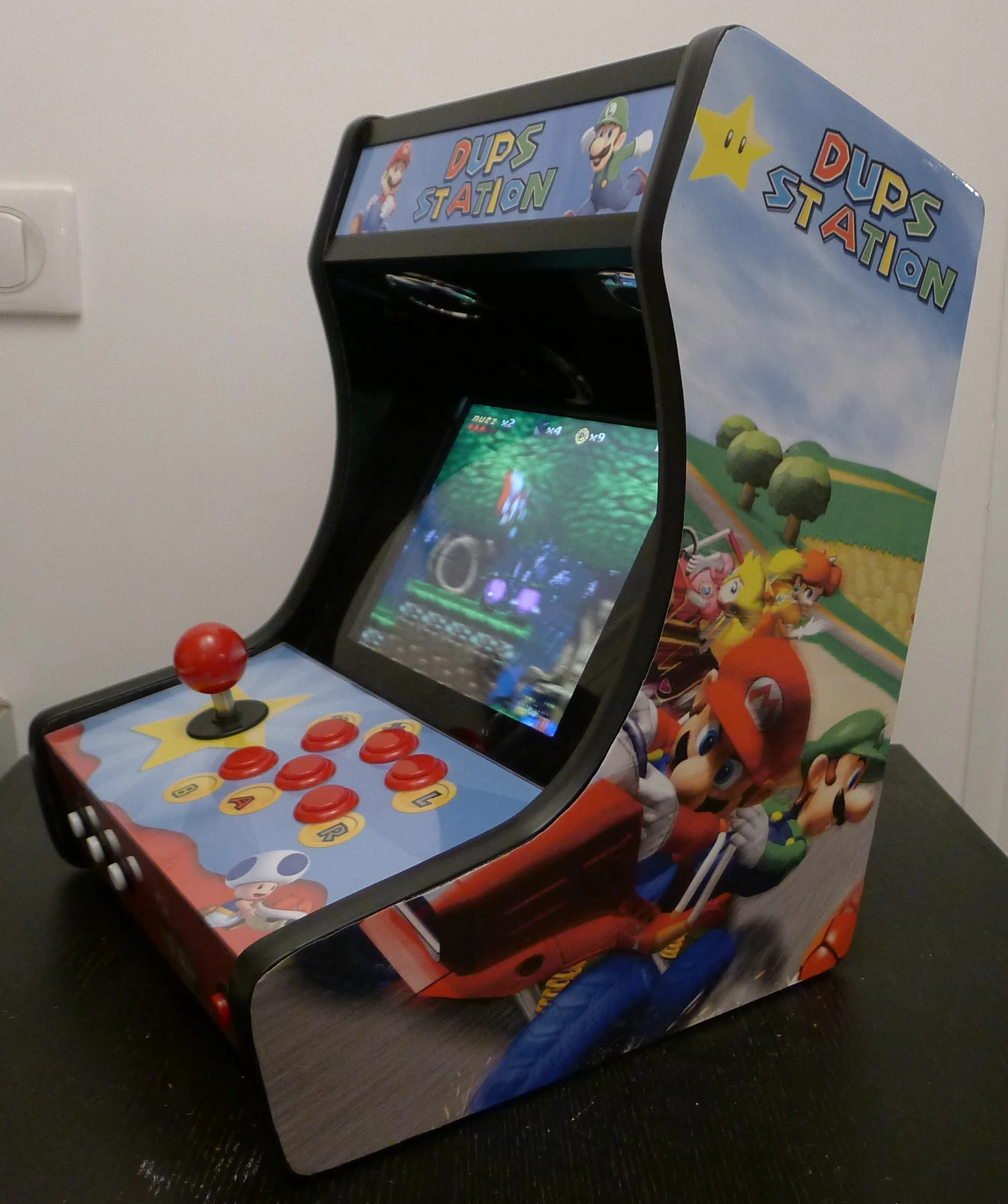

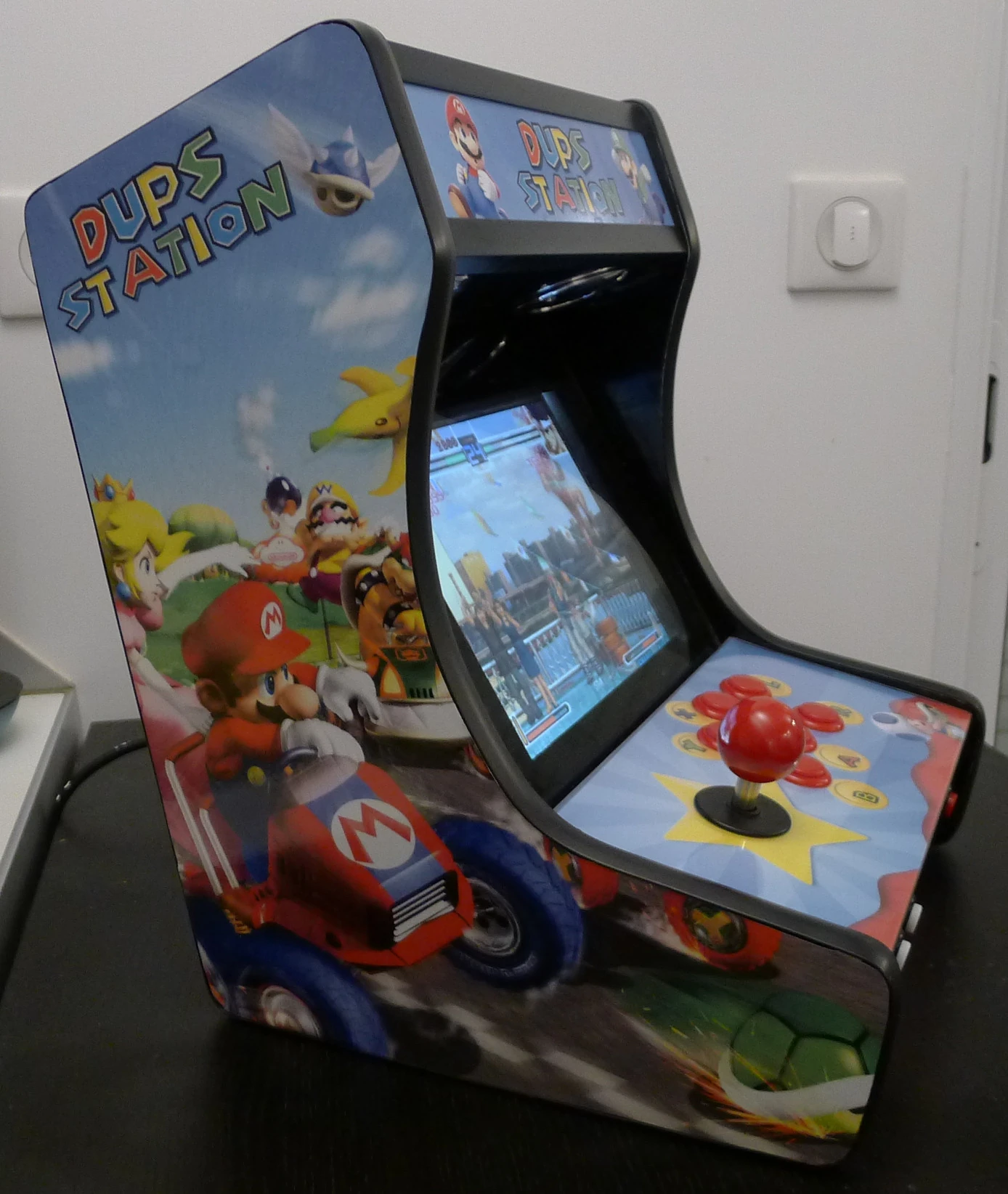

Ensuite, je l'ai donnée à mon cousin Thibault, ce qui a été l'occasion de réaliser une nouvelle décoration, voyez plutôt:

Réalisation de la borne ​

Si vous souhaitez la fabriquer, de nombreux conseils sont présentés sur la page GitHub et la page Sitelec du projet.

Meuble ​

Les plans ont été conçus sur FreeCAD. Voici un aperçu du résultat de la conception (vue 3D interactive):

Les parties structurelles ont été réalisées en panneaux contreplaqués 16mm, car c'est un matériau peu semsible aux déformations dans le temps, et à l'humidité ambiante. Le panneau de contrôle a été réalisé en MDF de 1cm, recouvert d'une plaque de plexiglass 0.75mm, pliée de façon à recouvrir toute la partie visible.

La protection de l'écran est une vitre en verre, le plexiglass a été évité car il est sujet aux micro-rayures lors du nettoyage.

Matériel ​

Voici quelques détails sur le matériel employé.

Affichage ​

L'écran est une dalle LP097X02, qui était utilisée dans les iPad 1 et 2. Elle a été choisie pour son format 4:3 (adapté aux anciens jeux vidéo), pour sa qualité d'image et ses bons angles de vision.
Elle est pilotée par une carte de contrôle HDMI vers LVDS.

Système ​

Le système est un RapsberryPi 3, suffisant pour l'émulation des anciens jeux jusqu'à la Nintendo 64.

Audio ​

La partie audio est assurée par deux petits hauts parleurs sous le marquee, et d'un gros haut parleur à l'intérieur sur le bas de la borne pour les basses.
L'amplificateur est donc un 2.1 connecté directement à la sortie audio Jack 2.5mm de la carte HDMI vers LVDS.

Alimentation ​

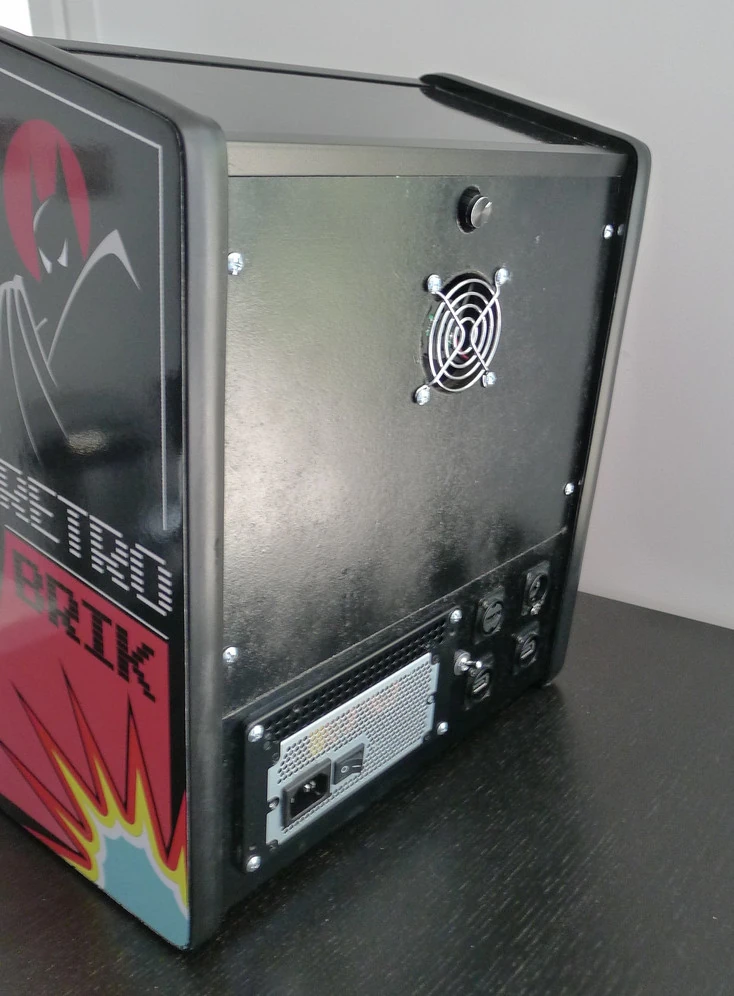

L'ensemble est alimenté par une alimentation SFX, choisie pour son format compact et standard, et la disponibilité de plusieurs lignes de tensions (3.3V, 5V, 12V).
